FO1-BV1LT-3P (Luga nga klase nga Butterfly Valve – Pneumatiko Actuator)

Lawas

Cl / DI

Pn (koneksyon)

Pn10 / 16 / ANSI150 / JIS10k

Lingkuranan

EPDM / NBR / VITON / SILICON

Disc

DI / CF8 / CF8M

Koneksyon

Taliwala sa mga Flange

Tigpatanto

Pneumatiko nga Actuator

Detalye sa Produkto

● Mubo
Ang plate sa butterfly adunay awtomatikong paglinya, nga nahibal-an ang gamay nga pagkaguba nga pagsulud sa taliwala sa butterfly plate ug sa lingkuranan sa balbula. Ang Phenolic back seat adunay mga kinaiya nga dili mahulog, makunat, adunay pamatud nga leak ug kombenyente nga baylo. Tungod sa lingkoranan nga pagbugkos sa lingkoranan ug sa likud, Ingon usa ka sangputanan, ang pagkadaut sa lingkuranan nga balbula maminusan.

● Mga dagway
1. Ang selyo sa sungkod nga balbula dili dali nga mabalhin, aron malikayan ang naandan nga panghitabo sa pagtulo sa balbula. Ang kinatibuk-ang suporta maayo, lig-on ug lig-on.
2. Dali mapugngan ang kantidad sa torque sa usa ka husto nga sakup. Dali nga gamiton ang duha ka seksyon nga punoan nga wala koneksyon sa pin. Ang istraktura yano ug siksik, ug ang pagbungkag labi nga kombenyente.

11

APLIKASYON
Kinatibuk-ang Paggamit: Tubig, tubig sa dagat, gas, presyur nga hangin, mga asido ug uban pa.

CARACTERISTIQUES GENERALES
Makalahutay nga Lug Type Type Butterfly Valve
Ang laraw sumala sa BS EN593 / API609
Paghugot sa parehas nga paagi. Pag-type sa tipo nga adunay mga sulud nga talinga
Ang nabag-o nga bukton nga gipahaum sa porma sa lawas nagpasalig sa mubu nga tulin sa pag-operate. Ang semi nga punoan nga naghatag usa ka taas nga coefficient sa dagan. Giputol nga disc sa periphery nga naghatag usa ka mubu ug regular nga torque. ang mounting flange sumala sa ISO 5211.

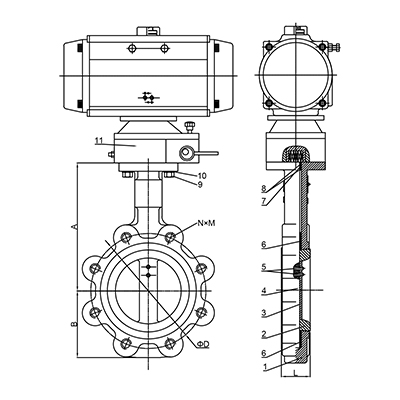

CONSTRUCTION

1 LAWAS Cl / DI / WCB / STAINLESS STEEL
2 PALingkod EPDM / NBR / PTFE / SILICON
3 DISC DI / CF8 / CF8M / Al-Bc / DUPLEX STEEL
4 BAG-O SS304 / 316/416
5 PIN SS304 / 316
6 BUSHING PTFE / BRONZE
7 O-RING NBR / EPDM
8 BUSHING PTFE / BRONZE
9 BOLT STAINLESS STEEL
10 FLAT WASHER STAINLESS STEEL
11 PNEUMATIC ACUTATOR
WALA. BAHIN MATERYAL NGA

PAMANDAYAN

Paghimo sumala sa mga kinahanglanon sa direktiba sa Europa nga 2014/68 / EU, pag-usab sa H nawong sa nawong sumala sa mga sumbanan NF EN558 SERIE 20.ISO 5752, DIN3202. Pag-mounting taliwala sa mga flanges PN16 Lawas: 24bar
Lingkod: 17.6bar
